اجزای کرکره برقی و کار هر قطعه؛ از جعبه و شفت تا لیمیت و ریموت
نقشهٔ کامل کرکرهٔ برقی: هر قطعه چه کاری انجام میدهد، معمولاً چطور خراب می‌شود و هنگام خرید به چه چیزی دقت کنید.
تیم فنی کرکره‌یار
۶ دقیقه مطالعه
- کرکرهٔ برقی سه بخش دارد: پرده، سازهٔ نگه‌دارنده و سیستم محرک و کنترل.
- بیشتر خرابی‌ها از قطعات کوچک مثل ریموت، خازن و لیمیت شروع میشوند.
- ریل تراز و تمیز، نیمی از صداهای کرکره را از بین می‌برد.
- تابلو باید ورودی سنسور ایمنی داشته باشد، حتی اگر هنوز سنسور ندارید.
وقتی تعمیرکار می‌گوید «لیمیت به‌هم خورده» یا «یاتاقان شفت لق شده»، اگر ندانید این قطعه‌ها کجا هستند و چه کار می‌کنند، نمی‌توانید تشخیص او را بسنجید. این راهنما نقشهٔ کامل یک کرکرهٔ برقی است: از جعبهٔ بالای دهانه تا ریموت توی جیب شما. برای هر قطعه توضیح داده‌ایم چه کاری انجام میدهد، معمولاً چطور خراب می‌شود و هنگام خرید به چه چیزی دقت کنید.

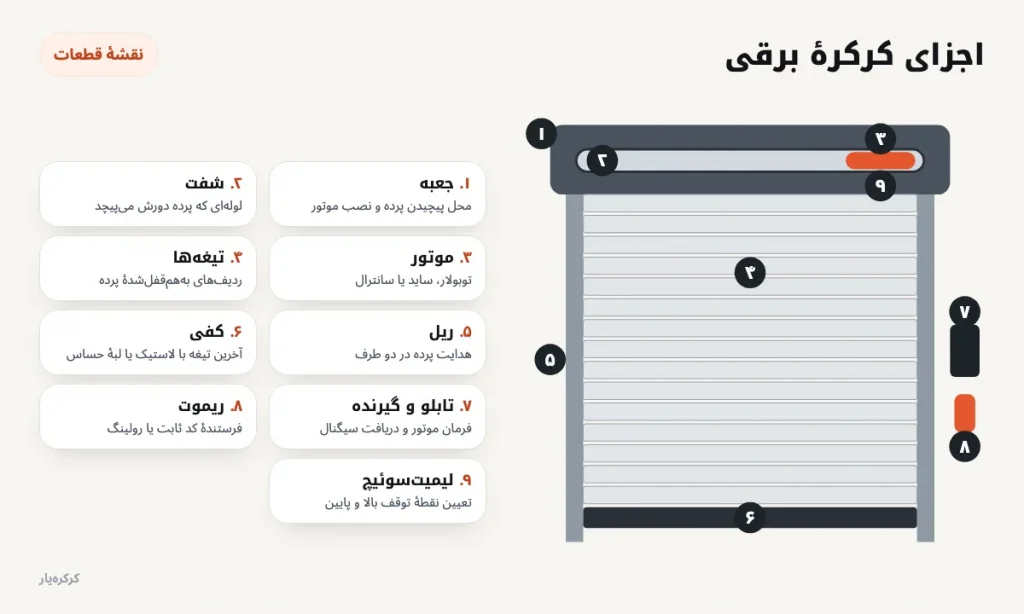

نقشهٔ کلی کرکرهٔ برقی
هر کرکرهٔ برقی، هر برند و اندازه‌ای که داشته باشد، از سه بخش اصلی ساخته شده است: پرده (تیغه‌ها و کفی)، سازهٔ نگه‌دارنده (جعبه، شفت، ریل‌ها) و سیستم محرک و کنترل (موتور، لیمیت، تابلو، گیرنده و ریموت). تصویر زیر جای هر قطعه را نشان میدهد.
۱. جعبه (قاب بالای کرکره)
جعبه محفظه‌ای فلزی در بالای دهانه است که پرده هنگام باز شدن داخل آن جمع می‌شود. شفت، موتور و معمولاً ترمز ایمنی هم داخل جعبه قرار دارند. اندازهٔ جعبه به ارتفاع دهانه و ضخامت تیغه بستگی دارد: هرچه پرده بلندتر و تیغه ضخیم‌تر، رول بزرگ‌تر و جعبه بزرگ‌تر.
- خرابی رایج: نفوذ آب از درزهای بالا، شل شدن درپوش و صدای لرزش.
- هنگام خرید: درپوش جعبه باید بدون باز کردن کل سازه قابل برداشتن باشد تا سرویس موتور و شفت آسان شود.
۲. شفت (لولهٔ پیچش)
شفت لوله‌ای فلزی است که پرده دور آن می‌پیچد و نیروی موتور را به پرده منتقل میکند. در دو سر شفت یاتاقان‌هایی قرار دارد که چرخش روان آن را ممکن می‌کنند. در کرکره‌های بدون موتور، فنر بالانس هم روی شفت سوار است تا بالا بردن پرده با دست سبک شود.
- خرابی رایج: خشک شدن یا لقی یاتاقان، کج شدن شفت در دهانه‌های عریض و شل شدن اتصال پرده به شفت.
- هنگام خرید: قطر و ضخامت دیوارهٔ شفت باید با عرض دهانه و وزن پرده متناسب باشد؛ شفت نازک در دهانهٔ عریض شکم میدهد.
۳. موتور
موتور شفت را در دو جهت می‌چرخاند. سه نوع رایج داریم: توبولار که داخل شفت می‌رود، ساید که کنار شفت نصب می‌شود و سانترال که وسط شفت قرار می‌گیرد. تفاوت‌ها و روش انتخاب را در مقایسهٔ موتور ساید و توبولار مفصل توضیح داده‌ایم.
- خرابی رایج: ضعیف شدن خازن، داغ کردن به‌خاطر بار اضافه و سوختن سیم‌پیچ.
- هنگام خرید: ظرفیت موتور را بر اساس وزن واقعی پرده با حاشیهٔ اطمینان انتخاب کنید؛ محاسبه‌گر وزن و ظرفیت موتور این کار را ساده میکند.
۴. تیغه‌ها (پرده)
تیغه‌ها پروفیل‌های افقی‌اند که در هم قفل میشوند و پرده را می‌سازند. جنس و ساختار تیغه، وزن، امنیت، عایق‌بودن و صدای کرکره را تعیین میکند. چهار خانوادهٔ اصلی تیغه را در راهنمای انتخاب تیغه مقایسه کرده‌ایم.
- خرابی رایج: تاب برداشتن، شکستن قفل بین دو تیغه و جابه‌جا شدن تیغه‌ها به چپ و راست.
- هنگام خرید: ضخامت ورق و وزن هر متر مربع را بپرسید و یک تکه نمونه ببینید.
۵. ریل‌ها (راهنماهای کناری)
ریل‌ها دو پروفیل عمودی در دو طرف دهانه‌اند که لبهٔ تیغه‌ها داخلشان حرکت میکند. ریل خوب هم حرکت پرده را هدایت میکند و هم جلوی بیرون کشیدن پرده با اهرم را می‌گیرد. در بسیاری از کرکره‌ها، داخل ریل نوار برس یا نمد هست که صدا و لرزش را کم میکند.
- خرابی رایج: جمع شدن خاک و شن، کج شدن بر اثر ضربه و ساییده شدن برس‌ها.
- هنگام خرید: ریل باید با پیچ‌های کافی و تراز دقیق به دیوار بسته شود؛ ریل کج، عامل نیمی از صداهای کرکره است.
۶. کفی (تیغهٔ پایینی)
کفی آخرین و معمولاً محکم‌ترین تیغهٔ پرده است. زیر آن نوار لاستیکی برای آب‌بندی و ضربه‌گیری نصب می‌شود و در کرکره‌های ایمن‌تر، لبهٔ حساس که با برخورد به مانع، کرکره را متوقف میکند. قفل کف هم معمولاً روی همین تیغه قرار دارد.
- خرابی رایج: پاره شدن لاستیک، قطع شدن کابل لبهٔ حساس و خم شدن کفی بر اثر ضربهٔ خودرو.
۷. تابلو و گیرنده
تابلو مغز فرمان کرکره است: فرمان کلید دیواری یا گیرنده را می‌گیرد و با رله‌ها، برق را به سیم‌پیچ بالا یا پایین موتور می‌رساند. ورودی سنسورهای ایمنی هم به همین تابلو وصل می‌شود. گیرنده بخشی است که سیگنال رادیویی ریموت را دریافت میکند و ممکن است داخل تابلو، داخل موتور یا جدا باشد.
- خرابی رایج: سوختن رله بر اثر نوسان برق، رطوبت و از دست رفتن حافظهٔ ریموت‌ها.
- هنگام خرید: تابلو باید ورودی سنسور ایمنی داشته باشد، حتی اگر الان سنسور نصب نمی‌کنید.
۸. ریموت
ریموت فرستنده‌ای کوچک است که کد خود را به گیرنده می‌فرستد. فرق ریموت کد ثابت و رولینگ کد، از نظر امنیت، بسیار زیاد است؛ جزئیاتش را در راهنمای ریموت کرکره بخوانید.
۹. لیمیت‌سوئیچ
لیمیت‌سوئیچ به موتور می‌گوید کجا بایستد: وقتی پرده کامل بالا رفت و وقتی به زمین رسید. لیمیت مکانیکی با پیچ تنظیم می‌شود و لیمیت الکترونیکی با ریموت یا کلید. لیمیت درست تنظیم‌شده، هم جلوی کوبیدن پرده به جعبه را می‌گیرد و هم فشار بی‌مورد روی زمین را.
- خرابی رایج: جابه‌جا شدن نقطهٔ توقف، به‌خصوص بعد از باز کردن دستی یا تعویض تیغه.
قطعات جانبی که بهتر است بشناسید
- ترمز ضدسقوط: روی شفت نصب می‌شود و در صورت شکستن شفت یا جدا شدن موتور، جلوی سقوط پرده را می‌گیرد.
- چشم الکترونیک: فرستنده و گیرندهٔ نوری دو طرف دهانه برای تشخیص مانع.
- بازکن دستی: هندل، زنجیر یا اهرمی برای باز کردن کرکره در قطعی برق؛ روش‌ها را در راهنمای قطعی برق آورده‌ایم.
- یوپی‌اس کرکره: منبع برق اضطراری برای کار کردن موتور در قطعی.
- قفل برقی یا مکانیکی: برای امنیت بیشتر، مستقل از موتور.
جزئیات سه تجهیز ایمنی اصلی را در راهنمای ایمنی کرکرهٔ برقی توضیح داده‌ایم.
کدام قطعه بیشتر خراب می‌شود؟
بر اساس الگوی رایج تماس‌ها، خرابی‌ها بیشتر از قطعات کوچک و ارزان شروع میشوند، نه از خود موتور:
| قطعه | علامت رایج | پیشگیری |
|---|---|---|
| ریموت و باتری | برد کم یا کار نکردن | تعویض باتری، آنتن درست |
| خازن موتور | صدای هوم بدون حرکت | موتور با ظرفیت کافی، ولتاژ پایدار |
| لیمیت | توقف زودتر یا دیرتر | تنظیم در سرویس دوره‌ای |
| ریل و برس | صدای سایش، گیر کردن | تمیزکاری منظم، بدون گریس |
| تیغه و قفل‌ها | تق‌تق، کج پایین آمدن | جلوگیری از ضربه، تعویض به‌موقع |
| رلهٔ تابلو | کار در یک جهت، حرکت خودبه‌خود | محافظ نوسان برق، دور نگه داشتن رطوبت |
علائم دقیق‌تر هر خرابی را در ده علامت خرابی کرکرهٔ برقی و برنامهٔ پیشگیری را در چک‌لیست سرویس دوره‌ای ببینید.
پرسش‌های پرتکرار
فرق کرکرهٔ برقی با کرکرهٔ دستی فنردار چیست؟
در کرکرهٔ دستی، فنر بالانس روی شفت وزن پرده را جبران میکند تا با دست بالا برود. در کرکرهٔ برقی، موتور این کار را انجام میدهد و معمولاً فنر لازم نیست، مگر در برخی موتورهای ساید که با فنر ترکیب میشوند.
آیا می‌شود فقط یک قطعه را عوض کرد؟
بله. بیشتر قطعات کرکره، از ریموت و خازن تا تیغه و ریل، جداگانه قابل تعویض‌اند. مهم پیدا کردن قطعهٔ سازگار با همان مدل است.
عمر مفید یک کرکرهٔ برقی چقدر است؟
به کیفیت قطعات، تعداد دفعات استفاده و نگهداری بستگی دارد. پرده و ریل خوب با سرویس منظم سال‌ها کار می‌کنند؛ قطعات الکترونیکی و موتور زودتر از سازه به تعمیر یا تعویض نیاز پیدا می‌کنند.
